胶球清洗装置|电动装球室

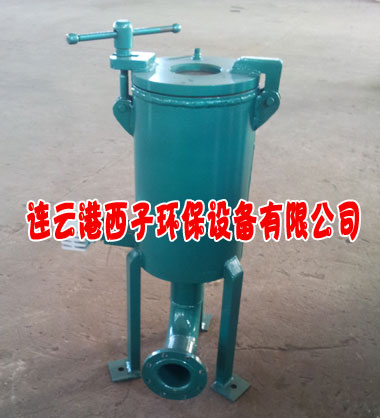

        胶球清洗装置装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置：它由外壳、漏斗、切换阀等部件组成，并配有观察窗、放气阀、放水阀。
        装球室(胶球存储器)
       凝汽器胶球清洗装置由(二次滤网)、收球网、装球室、胶球输送泵和电气控制柜等部件组成。对大机组采用双流程的系统即凝汽器每一侧使用收球网、二次滤网、球阀，装球室、胶球输送泵各一台；对于小机组通常采用单流程系统。 使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

一、收球网
      收球网是凝汽器进行胶球清洗过程中的关键组成设备之一。要维持海绵胶球对冷凝管的连续清洗，就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收，再次用于清洗管子。胶球清洗是有效的方法防止凝汽器管侧换热面积聚污垢和在已结垢的情况下是理想的清洗方法,收球网就是用来把分散在冷却水中的胶球全部收集起来的，以便重复使用的设备。 收球网工作原理 新型收球网是在相应的管道中设置了一个Ａ型栅格网，上部为进水端，网板将整个管道截面全部遮挡，收球工作由此开始。收球网的网板、主轴、卡轴块及紧固件等所有过流部件均可采用优质不锈钢。Ａ型栅格网的两片网板由两根转轴转动，在非运行工况时网板可被旋转到一定角度，形成与水流平行的Ｈ型结构。H型结构使水流对网板进行反冲洗，可清除网上杂物及减少水阻,并解决老式收球网积球卡球的问题,使收球率达94%以上。在投球运行时将网板转回到原来的Ａ型结构位置上。主要型式有手动（小管径）和电动（大管径）两种供选用。即循环水管径小于DN700的可选用手动单板型收球网，当环水管径大于DN700可双板分流型收球网。 附：收球网安装，其下法兰标高应高于胶球泵入口标高。收球网进口前直管的长度一般不应小于循环水管直径。

二、装球室和分汇器
       装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。
分汇器是一个三通阀，通过导向板的切换可使胶球进入需要清洗的一側凝汽器中工作。一般一台机组需两台分汇器，其进口通径为DN100，分配口为DN89，胶球投用时可通过窥视窗观察运行情况。

三、胶球输送泵及电控柜
       胶球输送泵为单级单吸悬臂式无障离心泵，这种泵在运行中不会损坏胶球，其泵效高，寿命长。布置时，应能保持运行泵不发生气蚀。电控柜可控制胶球输送泵及装球室的胶球自动投放。 当电器柜用于200MW以上机组的程控控制系统时，可与控制室相互配合投放胶球。

四、胶球清洗装置_胶球
        胶球清洗装置胶球应选耐磨、质地柔软富于弹性，材质均匀，硬度适中，气孔均匀贯通，湿态比重1.00-1.15，在5-45℃水温下，使用期内球内径不大超标，不老化。 使用时湿态球直径一般比冷却管内径大1.0-2.0mm，冷却管有两种规格时，以小规格的一种为准，冷却管口加装套管口以套管为准选择胶球。
        标准海绵胶球：标准海绵胶球特别适用于各种铜管，标准胶球分别为标准脱皮和标准不脱皮两种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准胶球可以用于各种胶球清洗设备和水质。标准胶球可清除冷凝管中的清度沉积，比如淤泥，污物以及冷却水中的漂浮物等。
        剥皮胶球：剥皮胶球是抗磨胶球，是在普通胶球中加入了适量的耐磨材料，更容易清除管中的沉积和结垢。抗磨胶球可以清除冷凝管中的较硬沉积和管中的微生物。特别适用于钛管和不锈钢管。
        钛胶球：钛胶球是在抗磨胶球的表面涂上了一层特殊的涂层，专门用于钛管和不锈钢管。由于钛管和不锈钢管中缺少铜管中能够生成的抵抗微生物生长的抗毒素，因而钛管不锈钢管很容易在管内生成微生物。钛胶球可以清除钛管和不锈钢管内的生成的微生物。
        金刚砂胶球：金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积，但长期使用对管子有伤害。对铜管建议不使用。

五、胶球清洗系统运行操作过程
      (一)调试开始
           分汇器, 关闭B侧，开启A侧
      (二)A侧开始投球
          1、打开装球室上法兰，投入胶球200个，关闭装球室上法兰，关闭放水阀及放气阀。
          2、开启球阀A①30秒后
          3、开启球阀A②30秒后
          4、开动胶球泵60秒后
          5、打开装球放气阀排完空气后，关闭阀门
          6、开启装球室收球阀
          7、运行约30分钟后，关闭装球室放球阀
          8、先关闭球阀A②60秒后
          9、再关闭球阀A①30秒后
          10、然后关掉胶球泵，打开装球室放水阀及放气阀
          11、放完水后，打开装球室上法兰，清点一下胶球，对比一下收球率，如收球低于80%，将胶球补充分200个装入装球室，关好上法兰，关闭放水阀及放气阀。进行二次投球，操作方法同上。十分钟后再打开装球室，放掉水及气，清点一下胶球，如收球率低不达标，依次再投，直到收球率到标（饱和状态）方可关闭左侧，按以上方法投运右侧。
       (三)右侧进行投球
          1、关闭分汇器左侧，开启右侧
          2、打开装球室，投入胶球200个，关闭装球室,放水阀及放气阀。
          3、打开球阀④。
          4、开启胶球泵。
          5、打开球阀③。
          6、打开装球室放气阀放完空气后关闭。
          7、慢慢打开装球室手动阀。
             运行十分钟后，关闭球阀③再关闭球④，然后关掉胶球泵，打开装球室放水阀及放气阀。放完水后,打开装球室上法兰，清点一下胶球，如收球低于标准，将胶球补充为200个装入装球室。关好上法兰，关闭放水阀及放气阀，进行二次投球，操作方法同上，十分钟后再打开放水阀及放气阀，放完空气水后，打开装球室上法兰，清点一下胶球，如收球不达标依次再投，直到达标为准（饱和状态）。
