凝汽器胶球清洗装置


凝汽器胶球清洗、换热器胶球清洗装置

一、胶球清洗装置的主要组成

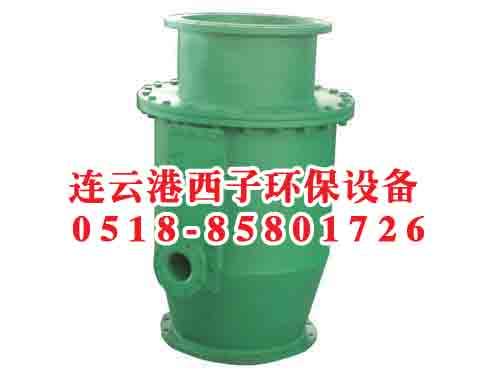

     1、胶球清洗装置-收球网
      收球网是胶球清洗系统的关键设备,它的功能是把胶球从冷却水中分离出来,且保证不漏球、不卡球。收球网安装在冷却水出口管段上,从凝汽器流出夹带胶球的水经过收球网时,球被回收并由引出管从收球网中引出。收球网的栅格网板可以转动,在胶球循环运动时网板置于“收球”位置,在不投运胶球清洗时网板置于“反冲洗”位置,此时网板上的杂物被水冲走,同时又减少网板的水阻。
     2、胶球清洗装置-二次滤网:
     当冷却水夹杂着杂物通过系统时,杂物被小孔滤网阻挡在滤网迎水面,冷却水通过小孔被净化后进入凝汽器,由滤网中的反冲洗装置及排污阀联动进行反冲洗,水流反向流动,卡在进水面上的杂物被水流反冲脱离网孔由排污阀引出。只要净化滤网不停地工作,冷却水进入凝‘汽器就始终是清洁的,滤网的阻力也不会增加。
     3、胶球清洗装置-胶球泵
     胶球泵是胶球清洗装置中使胶球不断循环的动力源,由收球网中引出的密集球的水流通过胶球泵后提高压力送入冷却水管内.该泵是专用的无障碍离心泵,具有不堵球、不损坏球、对胶球磨损小的特点,根据不同的使用条件,选用参数规格不同的胶球泵.建议选用扬程高的胶球泵,确保球的正常回收.
     4、胶球清洗-PLC自动控制
          胶球清洗装置还可以实现自动化运行,主要靠PLC模块自动化控制,电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时,达到设计差压值时,差压变送器将信号传送给PLC,PLC模块指令启动电动二次滤网传动机构,同时打开电动排污阀进行排污。当差压值恢复时,差压变送器将信号传送给PLC模块,PLC模块指令停止电动二次滤网旋转,关闭电动排污阀。PLC同时配有时间实施计划,胶球清洗投用可设置二级时间保护,时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟,投用时间设置:PLC指令打开装球室前置电动球阀,同时将信号传送给胶球输送泵,启动胶球输送泵。同时打开循环水进水管道上电动投球阀,当正常运行后PLC指令打开装球室出口电动球阀,循环水管道回水管道上装有收球阀,PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门,PLC再指令关闭电动投球阀门,再指令关闭收球电动阀门、其次PLC指令停止胶球泵。PLC自动控制具有远程控制功能。
     5、胶球清洗装置-分汇器
     分汇器是一个三通(管)阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
     6、胶球清洗装置-胶球种类
         标准剥皮胶球
     标准剥皮胶球特别适用于各种凝汽器铜管,标准剥皮胶球也是各发电厂常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
    剥皮胶球有效去除生物污垢、高粘性生物污垢。适用于不锈钢管以及钛合金管换热器。
        普通胶球
    普通胶球表面光滑,主要用于可再剥皮磨打后制成标准剥皮胶球,一些发电厂因管道无较硬沉积才定购光胶球,一般用于不锈钢管。但对铜管使用的效果不佳。
   主要用于去除软性污垢,适用于冷却水应用场合,淤泥、粘泥、泥砂等.适用于铜管换热器。
       金刚砂胶球
   金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道,但对管子有伤害,一般不长期使用,特别铜管更慎用。
   有效去除硬质结垢,如:碳酸钙。适用于钢管、不锈钢管换热器。

二、胶球清洗装置工作原理
      选用合适的胶球,将胶球从装室手孔处投入装球室内,投球数量为凝汽器冷却水管数的10%左右。先打开收球网的球阀,然后启动胶球泵,再打开装球室上的放气阀,排完装球室内的空气,关闭排气阀,再打开送球管道中间的球阀,当水流正常运行时慢慢打开装球室的切换阀,不宜过猛的切换,胶球在循环水流的带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下洗刷冷却管内泥沙污物,对冷却管内进行一次抹擦,使冷却管内壁泥沙污垢随着水流带出,胶球经循环水的带动下进入收球网,在收球网阻拦下,将胶球分离出来,由胶球泵吸出重打入装球室,按此规律往复循环对凝汽器冷却水管进行连续清洗。

三、胶球清洗装置订货须知
      1、定货范围是需求全套还是其中之一。
      2、提供凝汽器循环水管内外径尺寸及凝汽器冷却管内径尺寸。
      3、收球网是否要电动执行机构。
      4、一般厂家采用共用制,即配两台收球网,两台分配器,一台装球室,一台胶球泵,一台电器柜(根据水质决定是否配二次滤网)。
      5、循环水流量设计值及水中杂质含量。

         连云港西子环保设备有限公司的胶球清洗装置是全国凝汽器管道清洗的主要供应商之一。欢迎来电来函,联系洽谈,公司将及时提供详细的相关资料。
